双路VGA KVM4K光纤延长器

分类:双屏KVM光纤延长器

描述:

双屏VGA USB2.0HUB LC光纤 20KM RS232 双向音频 MST/SST
全国热线

0755 86120002

简介 / Introduction

展示

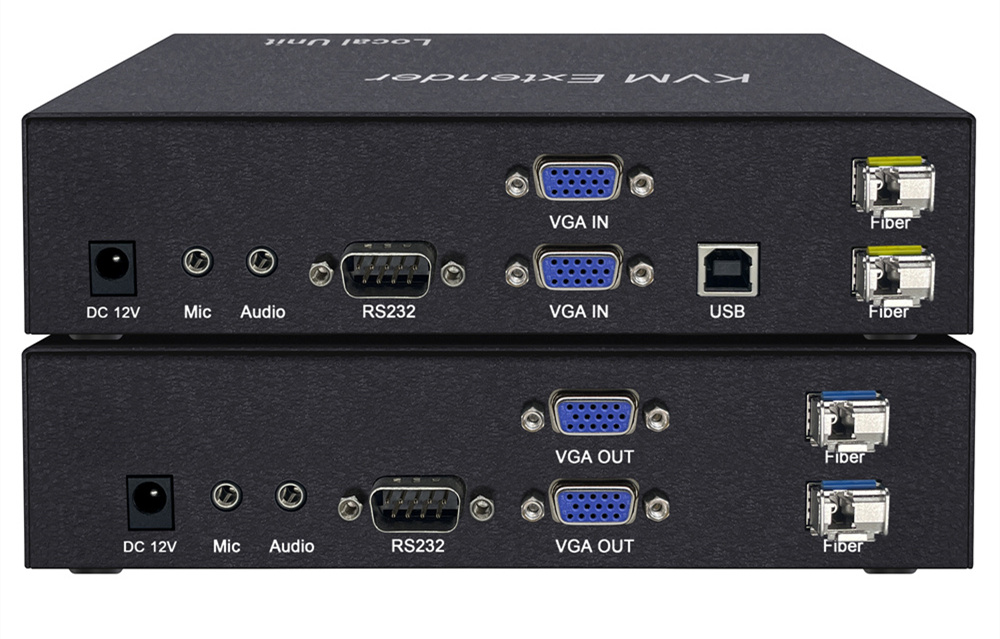

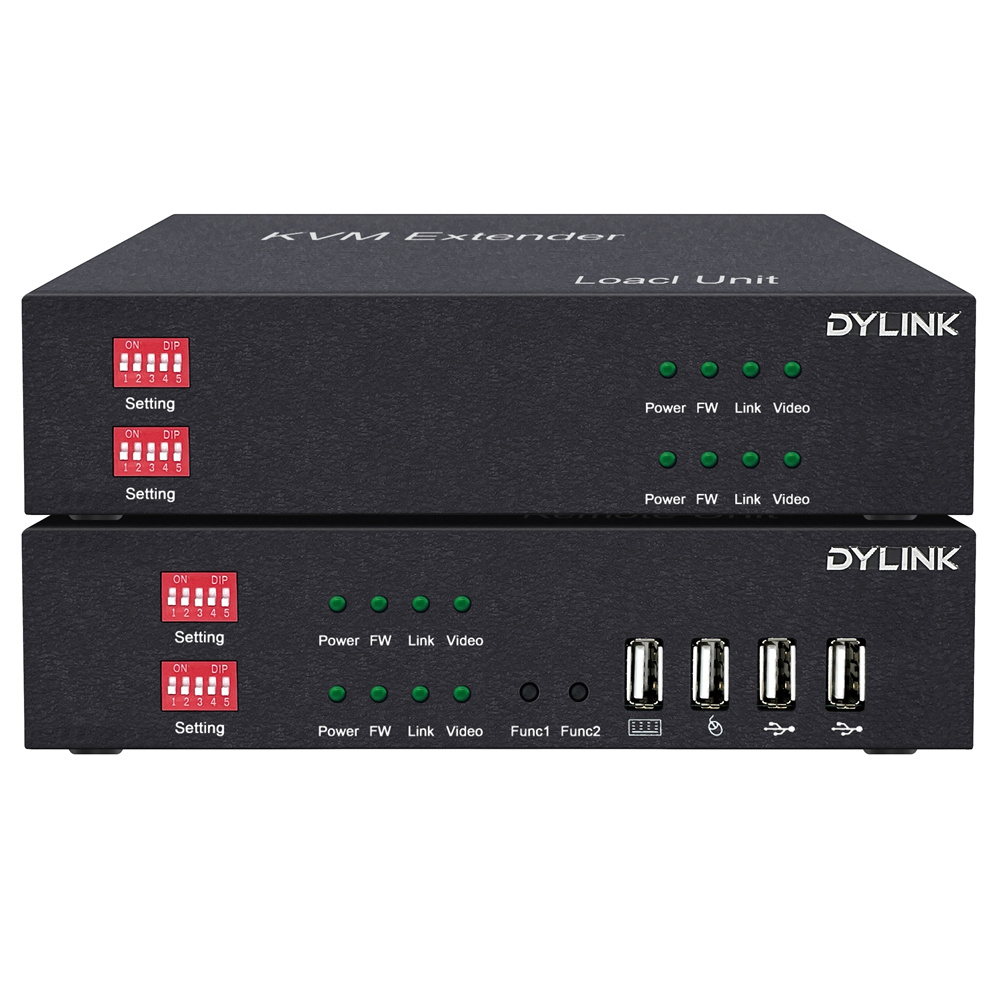

双路VGAKVM高清视频光纤延长器


DY-FX2M22A


产品概括

4K KVM over IP高清视频光纤延长器,是一款以IP为主通过光纤连接的KVM视频信号延长器。采用over IP KVM解决方案的专业功能,可通过内部网络从远程USB控制发送端访问电脑系统。




4K双路VGAKVM高清视频光纤延长器

1.整合两路VGA视频信号、USB键盘鼠标控制信号、USB2.0HUB功能(U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备)、RS232接口信号、音频双向信号、LC光纤接口, 铁壳机身于一体的光纤4K视频KVM延长器;

2.采用千兆数字编码技术,把设备的本地发送端连接电脑主机的视频信号和控制信号等,通过光纤跳线连接(单模可传输20公里,多模传输300-500米)至延长器的接收端 用户可以在接收端使用操作电脑。

3.支持1080P高清影像分辨率,提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。

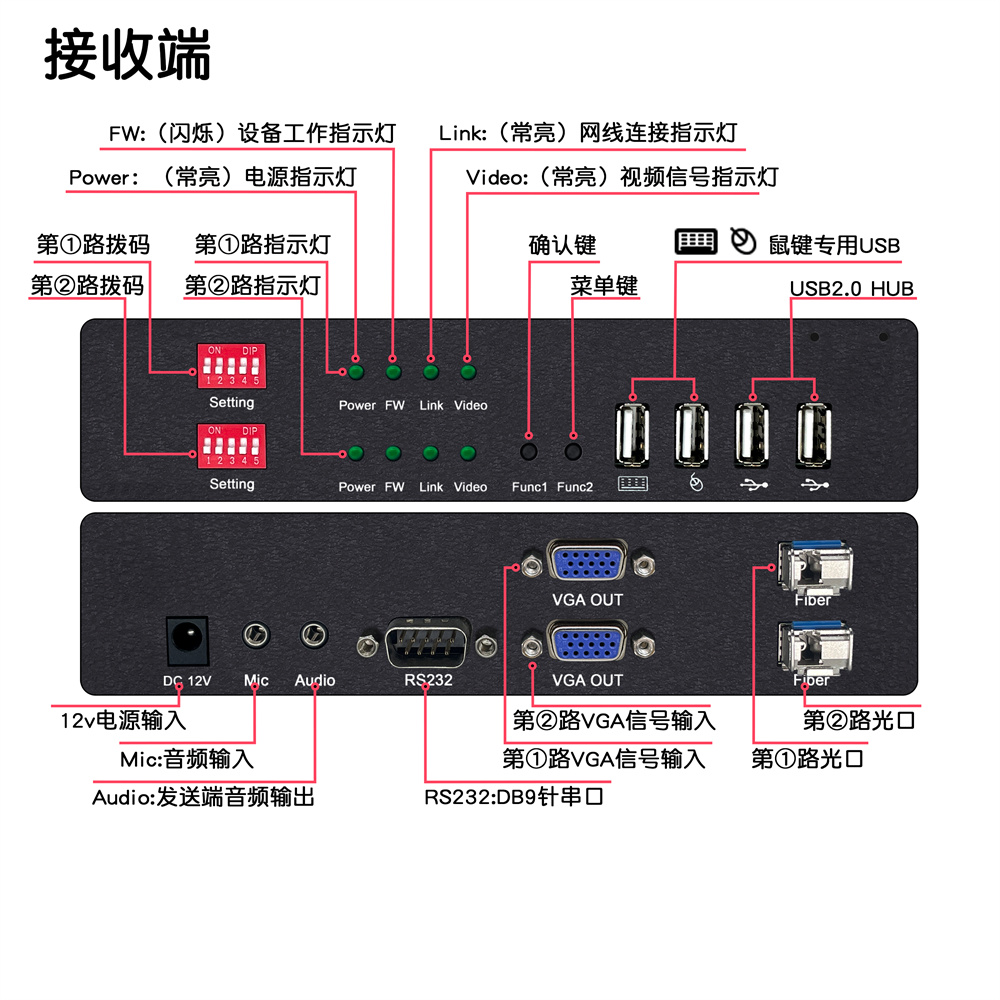

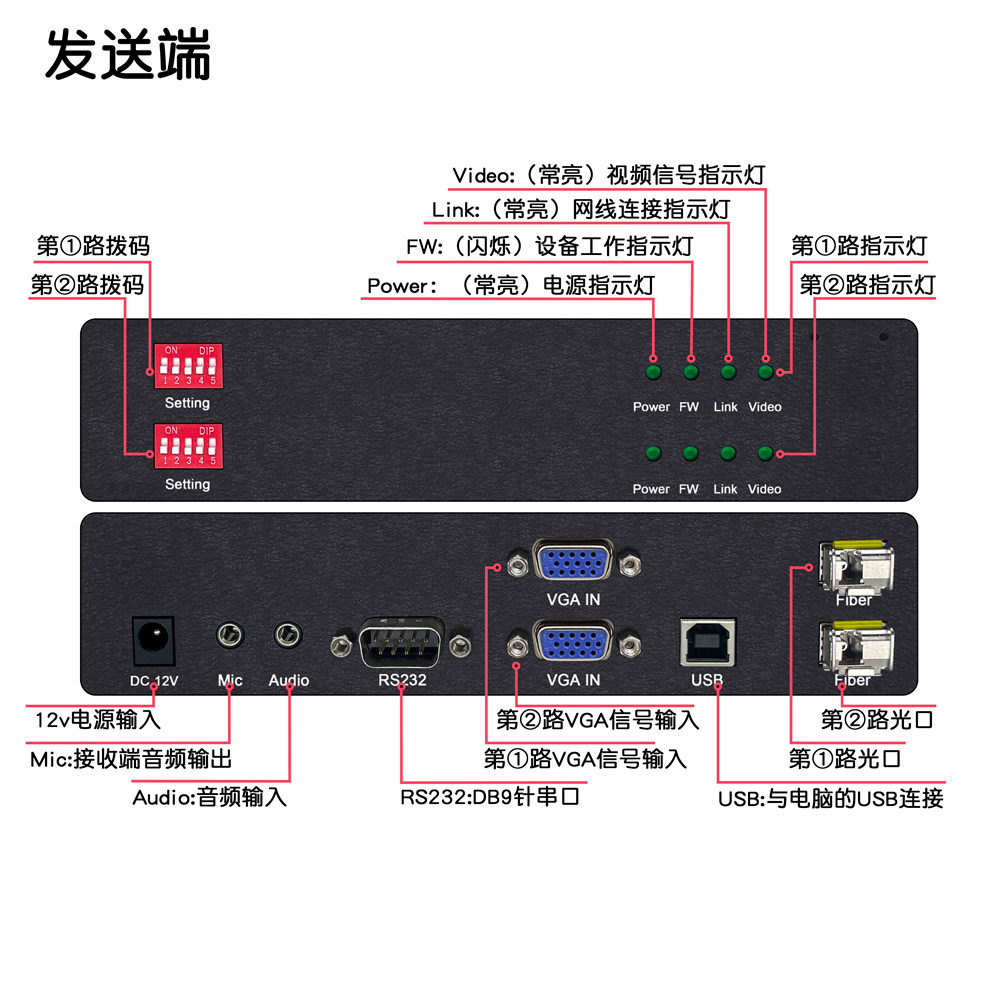

接口示意图



功能特性

● 采用千兆数字编码技术,图像清晰流畅延时小;

● 独立双向音频传输;

● USB 2.0 HUB功能(U盘、打印机、无线键鼠、触摸屏等USB设备);

● 采用SFP单模单纤LC光纤信号接口传输;

● 热插拔设计,即插即用;

● 支持1920 x 1080P,并向下兼容多种常规分辨率;

● 超强4个USB接口设计,支持大容量USB设备使用需求;

● 可过交换机、也可以直连

● 可混搭,发送端可以与不同视频信号接口的接收端连接

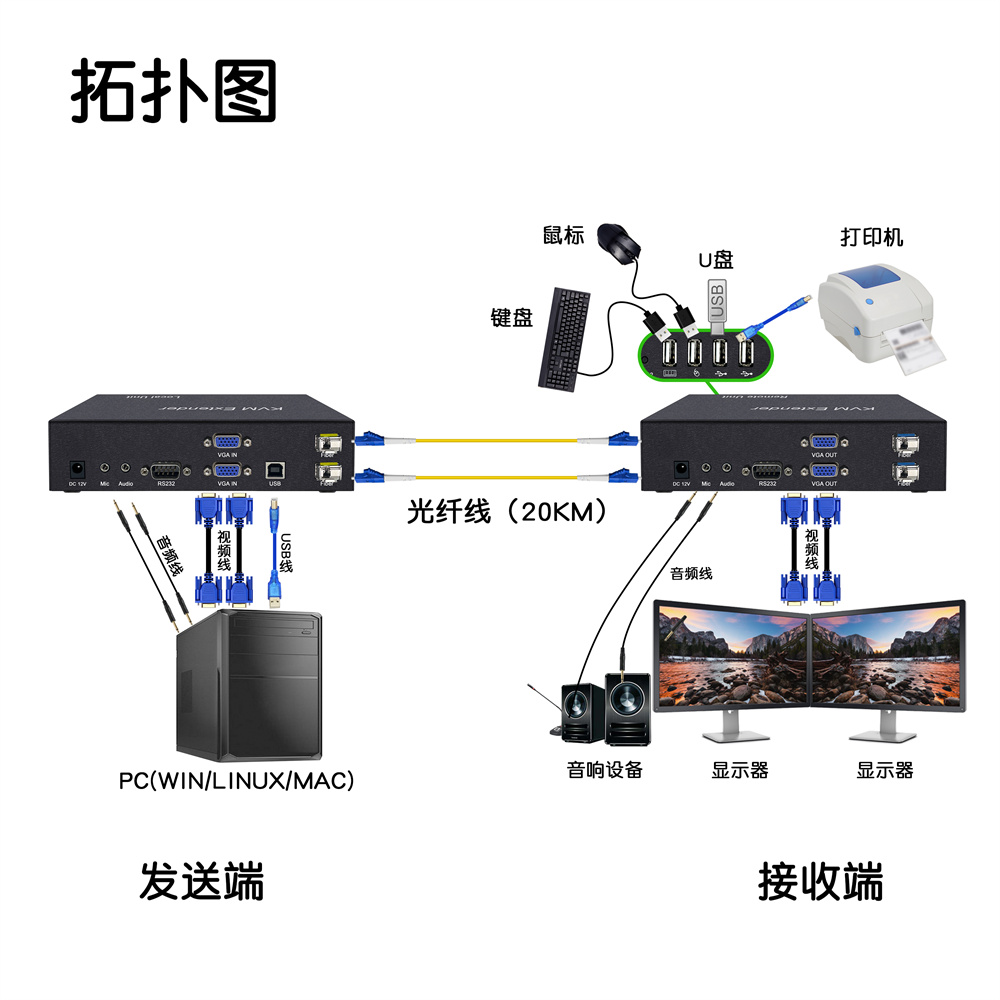

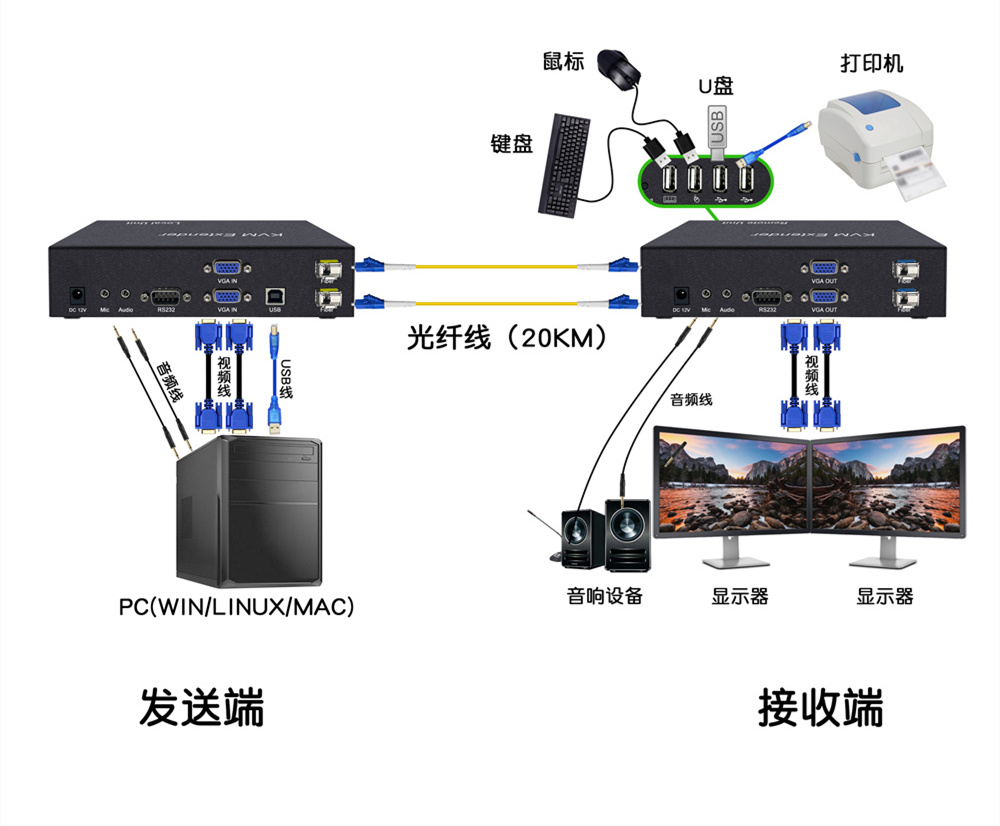

连接示意图


定制其他功能

产品

功能

标准版

高清VGA+4USB2.0+音频+LC

串口版

高清VGA+4USB2.0+音频+LC+RS232

USB1.1功能

高清VGA+2USB2.0+音频+LC+2USB1.1

远程开关机

高清VGA+4USB2.0+音频+LC+远程开关机


装配清单

感谢您使用我公司产品,打开包装请先清对产品装箱单

产品装箱明细单:

√ KVM延长器发送端

一台

√ KVM延长器接收端

一台

√ 20KM SFP单模LC光模块(装机)

两对

√ 视频线

两条

√ 音频线

一条

√ USB A对B线

一条

√ 12V/2A电源适配器

两个

√ 保修卡合格证

各一份


连接操作

1.首先确认发送端和接收端的拨码开关的编码是否一致

2.发送端使用标准视频线、USB线、音频线连接受控主机;

3.接收端连接显示器、音频设备、USB键盘鼠标及USB设备;

4.发送端与接收端之间通过光纤线连接;

5.接通发送端及接收端电源;

6.发送端与接收端通过指示灯显示连接状态;

7.支持热插拔,不需KVM关闭电源即可随时增加或移除受控设备;

8.跨平台支持,支持Windows、Linux和Sun等主流操作系统。

注:更改拨码后需要断电重启设备


产品参数


发送端

接收端

连接端口

VGA视频输入接口*2

VGA视频输出接口*2

RS232串口*1(功能定制)

RS232串口*1(功能定制)

USB B型口*1

USB A型口*4

音频接口*1

音频接口*1

麦克风接口*1

麦克风接口*1

SFP光纤口*2

SFP光纤口*2

指示灯

Video指示灯*1

Video指示灯*1

Link指示灯*1

Link指示灯*1

Power指示灯*1

Power指示灯*1

FW指示灯*1

FW指示灯*1

分辨率

1920*1080@60Hz

 1920*1080@60Hz

电源

电源接口*1

电源接口*1

12V2A

12V2A

工作环境

推荐工作温度:0~50°C

推荐工作温度:0~50°C

存储温度:-20~60°C

存储温度:-20~60°C

湿度0~90%   RH, 无凝结

湿度0~90%   RH, 无凝结

物理特性

铁壳

铁壳

200*105*44.5(L*W*H)mm

200*105*44.5(L*W*H)mm



发送端

接收端

连接端口

VGA视频输入接口*2

VGA视频输出接口*2

RS232串口*1(定制功能)

RS232串口*1(定制功能)

USB B型口*1

USB A型口*4

音频接口*1

音频接口*1

麦克风接口*1

麦克风接口*1

SFP光纤口*2

SFP光纤口*2

指示灯

Video指示灯*1

Video指示灯*1

Link指示灯*1

Link指示灯*1

Power指示灯*1

Power指示灯*1

FW指示灯*1

FW指示灯*1

分辨率

1920*1080@60Hz

1920*1080@60Hz

电源

电源接口*1

电源接口*1

12V2A

12V2A

工作环境

推荐工作温度:0~50°C

推荐工作温度:0~50°C

存储温度:-20~60°C

存储温度:-20~60°C

湿度0~90%   RH, 无凝结

湿度0~90%   RH, 无凝结

物理特性

铁壳

铁壳

200*105*44.5(L*W*H)mm

200*105*44.5(L*W*H)mm
