分类：KVM视频编码器
描述：
一对多视频延长器 4K超高清HDMI接口 USB2.0 双向音频 RS232 150米延长器0755 86120002
4K KVM over IP高清视频拓展器，是一款以IP为主通过网线连接的KVM视频信号延长器。采用over IP KVM解决方案的专业功能，可通过内部网络从远程USB控制发送端访问电脑系统。
HDMIKVM高清视频拓展器
1.整合HDMI视频信号、USB键盘鼠标控制信号、USB2.0HUB功能（U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备）、RS232接口信号、音频双向信号、RJ45网口, 铁壳机身于一体的网络超清视频KVM延长器；
2.采用千兆数字编码技术，把设备的本地发送端连接电脑主机的HDMI视频信号和USB控制信号等，通过网线连接至延长器的接收端，可延长150米，用户可以在接收端使用操作电脑。
3.支持4K x 2K影像分辨率（最高可达3840 x 2160），提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。
4.采用1625编码方案，具备有一发多收功能，可实现一个发送端通过交换机与多个接收端配对连接，实现视频画面同步，附带USB2.0托管功能，用户可在任一接收端通过前置按键接管USB2.0控制信号
| ||
| ||

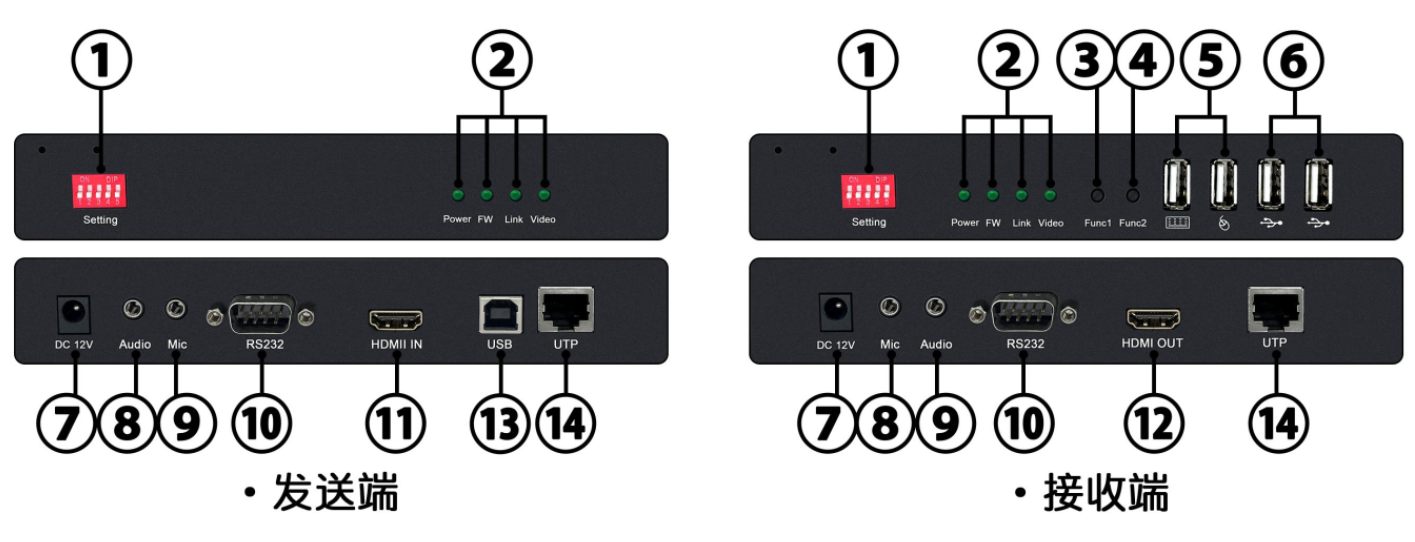

序号 | 接口名称 | 接口说明 |
① | Setting | 拨码开关：此功能不支持 |

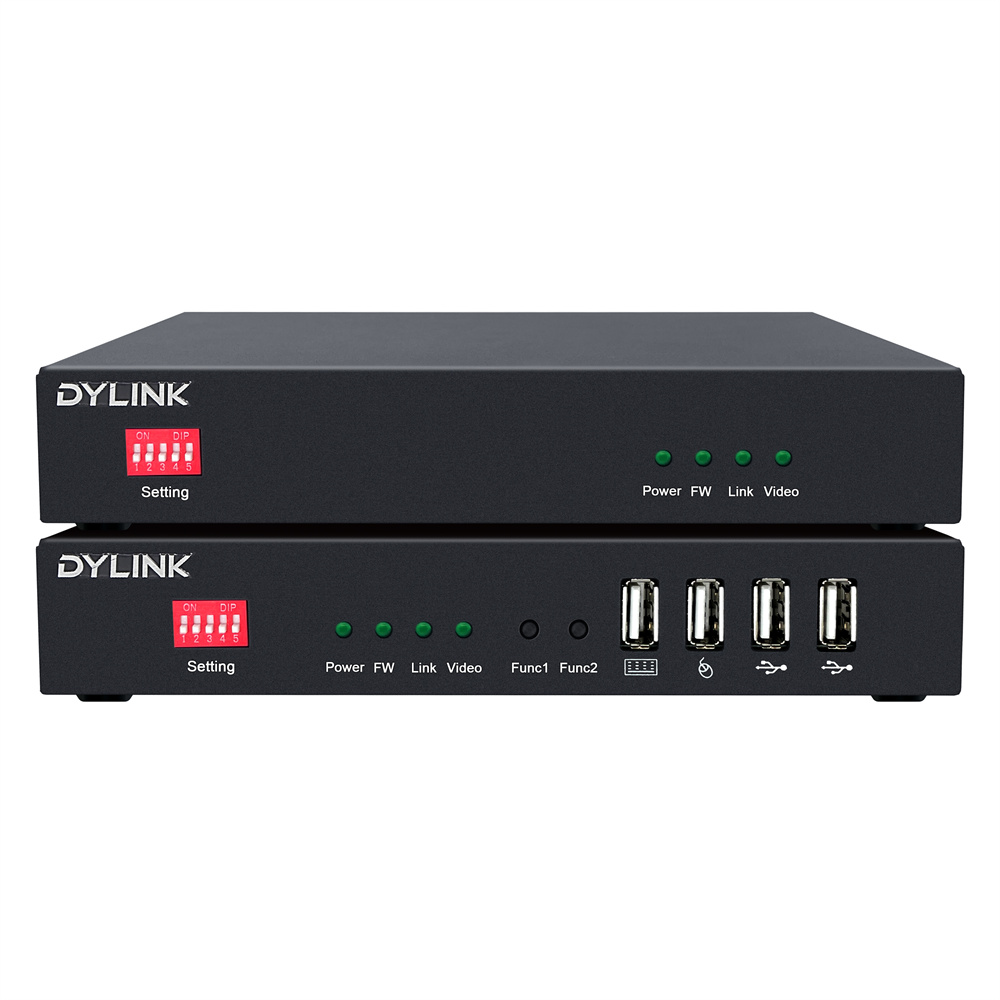

② | Power | 电源信号灯：常亮，表示电源接通 |
FW | 工作指示灯：闪烁，设备正常工作 | |
Link | 连接信号灯：常亮，表示发送端与接收端连接成功 | |
Video | 视频信号灯：常亮，视频信号接通 | |
③ | Func1 | 确认键：确认键 |
④ | Func2 | OSD功能键： EDID，波特率，设备 IP 和Mac地址 |
⑤ | 键盘鼠标 | USB键盘鼠标接口 |
⑥ | USB | USB2.0HUB：支持USB2.0设备 |
⑦ | DC12V | 电源口：DC12V直流电输入 |
⑧ | Audio | 正向音频口：发送端音频输入，接收端音频输出 |
⑨ | Mic | 反向音频口：不支持 |
⑩ | RS232（选配） | DB9针串口：波特率115200，向下兼容 |

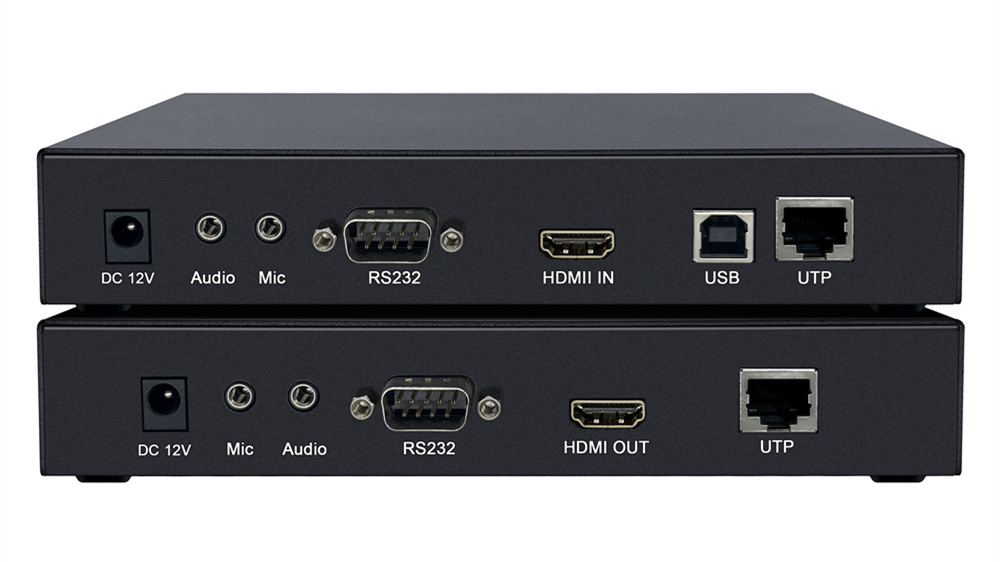

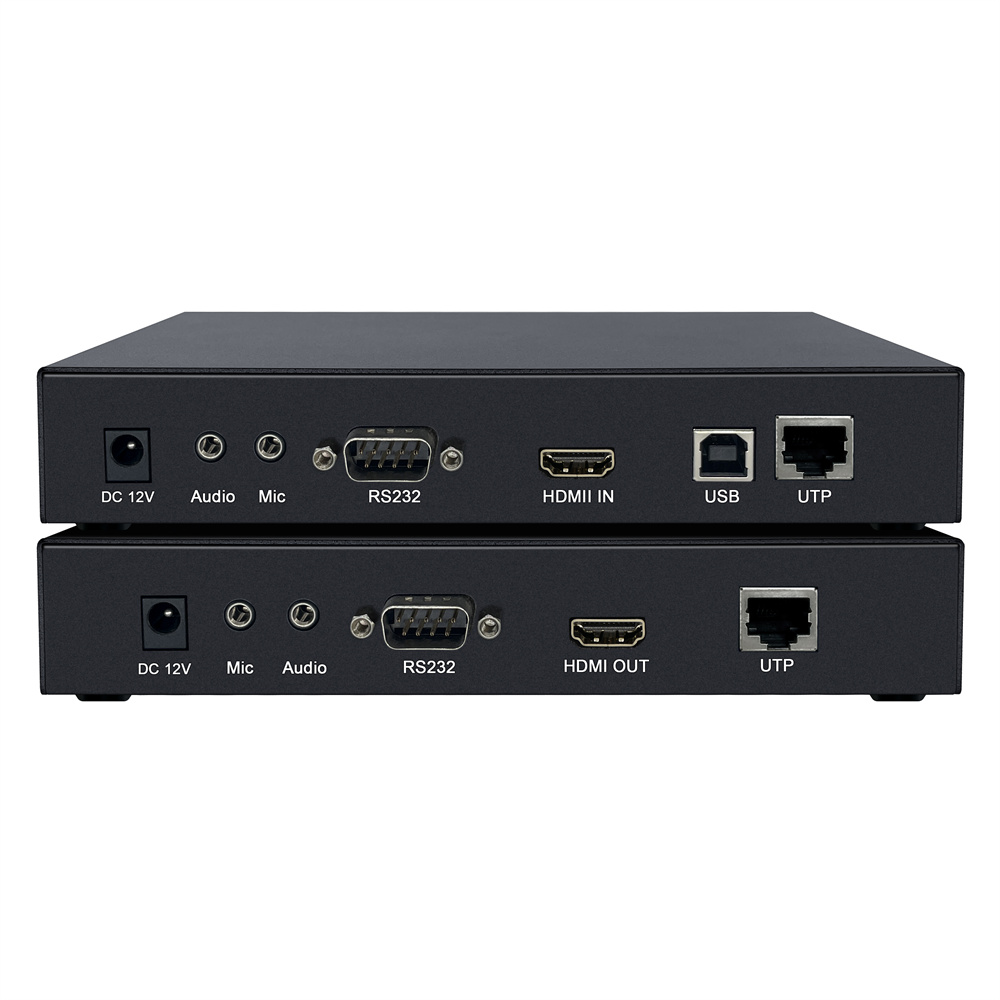

⑪ | HDMIIN | 视频信号输入，与主机或服务器连接 （可订购DP/HDMI/DVI/VGA接口的延长器） |
⑫ | HDMIOUT | 视频信号输出，与显示器连接 （可订购DP/HDMI/DVI/VGA接口的延长器） |
⑬ | USB B型口 | 发送端使用USB线连接主机或服务器 |
⑭ | RJ45网口 | RJ45网口：标准延长150米，极限距离可达200米 |
●采用千兆数字编码技术，图像清晰流畅延时小；
●HDMI数字音频和HDMI音频分离功能
●USB 2.0 HUB功能（U盘、打印机、无线键鼠、触摸屏等USB设备）；
●通过RJ45网口信号传输，可延长150米
●热插拔设计，即插即用；
●支持3840 x 2160@30Hz，并向下兼容多种常规分辨率；
●超强4个USB接口设计，支持大容量USB设备使用需求；
●可过交换机、也可以直连
●可混搭，发送端可以与不同视频信号接口的接收端同时连接
●可一对多，一个发送端通过交换机，与多个接收端连接，画面同步显示，USB托管
连接示意图
A 、 一对一

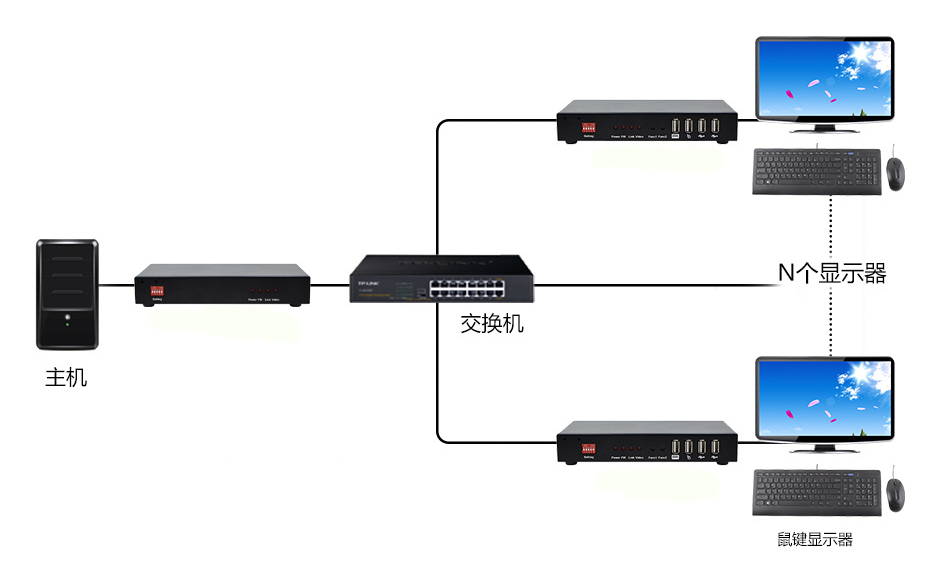

B 、 一对多
装配清单
①发送端：发送端*1 电源*1USB线*1 HDMI线*1 音频线*1
②接收端：接收端*1 电源*1
1.发送端使用标准HDMI视频线、串口线、USB线、音频麦克风配线连接受控主机；
2.接收端连接HDMI显示器、音频设备、USB键盘鼠标及USB设备；
3.发送端与接收端通过网线连接到交换机（使用千兆交换机）
4.发送端连接受控主机，接收端连接显示器以及 USB设备
5.等待指示灯4个灯正常显示
6.接收端可以通过fanc1来接管USB功能到这个接收端
7.因为显示屏大小，分辨率不同，所有的接收端共用其中一个显示器的EDID，如果有个别接收端不显示，通过Fanc2中的update EDID功能把EDID切换到按键所在的接收端的EDID以支持显示
8.建议多台接收端使用同型号显示器，避免不同显示器之间EDID不兼容。
发送端 | 接收端 | |
连接端口 | HDMI视频接口*1 | HDMI视频接口*1 |
RS232串口*1（功能选配） | RS232串口*1（功能选配） | |
USB B型口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
RJ45网口*1 | RJ45网口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 最大支持3840*2160@30Hz 1920*1080@60Hz | 最大支持3840*2160@30Hz 1920*1080@60Hz |
电源 | DC电源接口*1 | DC电源接口*1 |
12V2A | 12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 185*105*33（L*W*H）mm | 尺寸 185*105*33（L*W*H）mm |
A 、 一对一
B 、 一对多
发送端 | 接收端 | |
连接端口 | HDMI视频接口*1 | HDMI视频接口*1 |
RS232串口*1（功能选配） | RS232串口*1（功能选配） | |
USB B型口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
RJ45网口*1 | RJ45网口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 最大支持3840*2160@30Hz 1920*1080@60Hz | 最大支持3840*2160@30Hz 1920*1080@60Hz |
电源 | 电源接口*1 | 电源接口*1 |
12V2A | 12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 185*105*33（L*W*H）mm | 尺寸 185*105*33（L*W*H）mm |
