HDMI接口、4K、USB2.0、LC光口、双向音频、音频分离、RS232、KVM功能0755 86120002
4K KVM over IP高清视频光纤延长器，是一款以IP为主通过光纤连接的KVM视频信号延长器。采用over IP KVM解决方案的专业功能，可通过内部网络从远程USB控制发送端访问电脑系统。
HDMIKVM高清视频光纤扩展器
1.整合HDMI视频信号、USB键盘鼠标控制信号、USB2.0HUB功能（U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备）、RS232接口信号、音频双向信号、LC光纤接口, 铁壳机身于一体的光纤高清视频KVM延长器。
2.采用千兆数字编码技术，把设备的本地发送端连接电脑主机的VGA视频信号和USB控制信号等，通过光纤跳线连接（单模可传输20公里，多模传输300-500米）至延长器的接收端 用户可以在接收端使用操作电脑。
3.支持3840 x 2160影像分辨率，提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。
| ||
| ||
序号 | 接口名称 | 接口说明 |

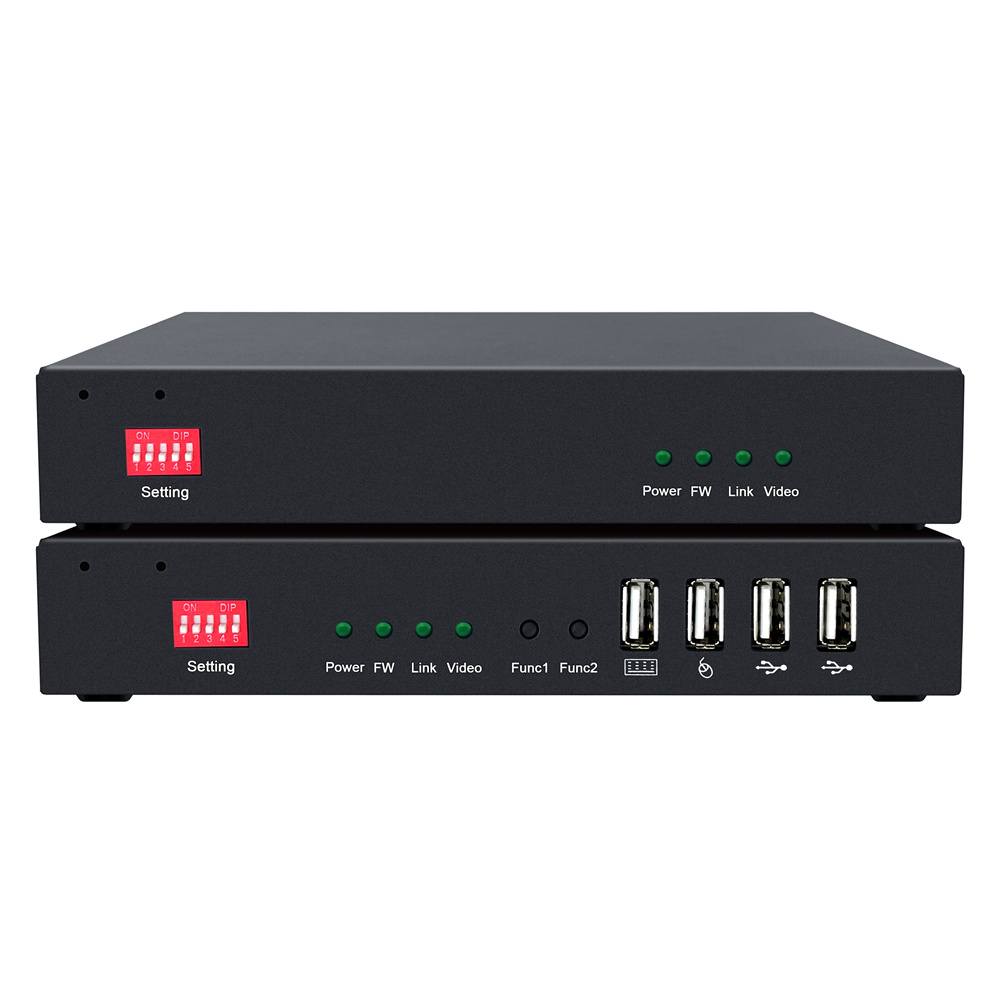

① | Setting | 拨码开关：暂无此功能 |
② | Power | 电源信号灯：常亮，表示电源接通 |
FW | 工作指示灯：闪烁，设备正常工作 | |
Link | 连接信号灯：常亮，表示发送端与接收端连接成功 | |
Video | 视频信号灯：常亮，视频信号接通 | |
③ | Func1 | 确认键：确认键 |
④ | Func2 | OSD功能键： EDID，波特率，设备 IP 和Mac地址 |
⑤ | 键盘/鼠标 | USB键盘鼠标接口 |
⑥ | USB | USB2.0HUB：支持USB2.0设备 |
⑦ | DC12V | 电源口：DC12V直流电输入 |
⑧ | Audio | 正向音频口：发送端音频输入，接收端音频输出 |
⑨ | Mic | 反向音频口：暂无此功能 |
⑩ | RS232（选配） | DB9针串口：波特率115200，向下兼容 |
⑪ | HDMIIN | 视频信号输入，与主机或服务器连接 （可订购DP/HDMI/DVI/VGA接口的编码延长器） |
⑫ | HDMIOUT | 视频信号输出，与显示器连接，支持4K30hz （可订购DP/HDMI/DVI/VGA接口的编码延长器） |
⑬ | USB B型口 | 发送端使用USB线连接主机或服务器 |
⑭ | SFP光纤口 | 默认搭配LC光模块，使用光纤线将发送端和接收端连接 |
●采用千兆数字编码技术，图像清晰流畅延时小；
●独立双向音频传输；
●HDMI数字音频和HDMI音频分离功能；
●USB 2.0 HUB功能（U盘、打印机、无线键鼠、触摸屏等USB设备）；
●采用SFP单模单纤LC光纤信号接口传输；
●热插拔设计，即插即用；
●支持3840*2160@30Hz，并向下兼容多种常规分辨率；
●超强4个USB接口设计，支持大容量USB设备使用需求；
●可过交换机、也可以直连
●可混搭，发送端可以与不同视频信号接口的接收端连接
●支持一发多收，一个发送端通过交换机，可与多个接收端连接，USB托管

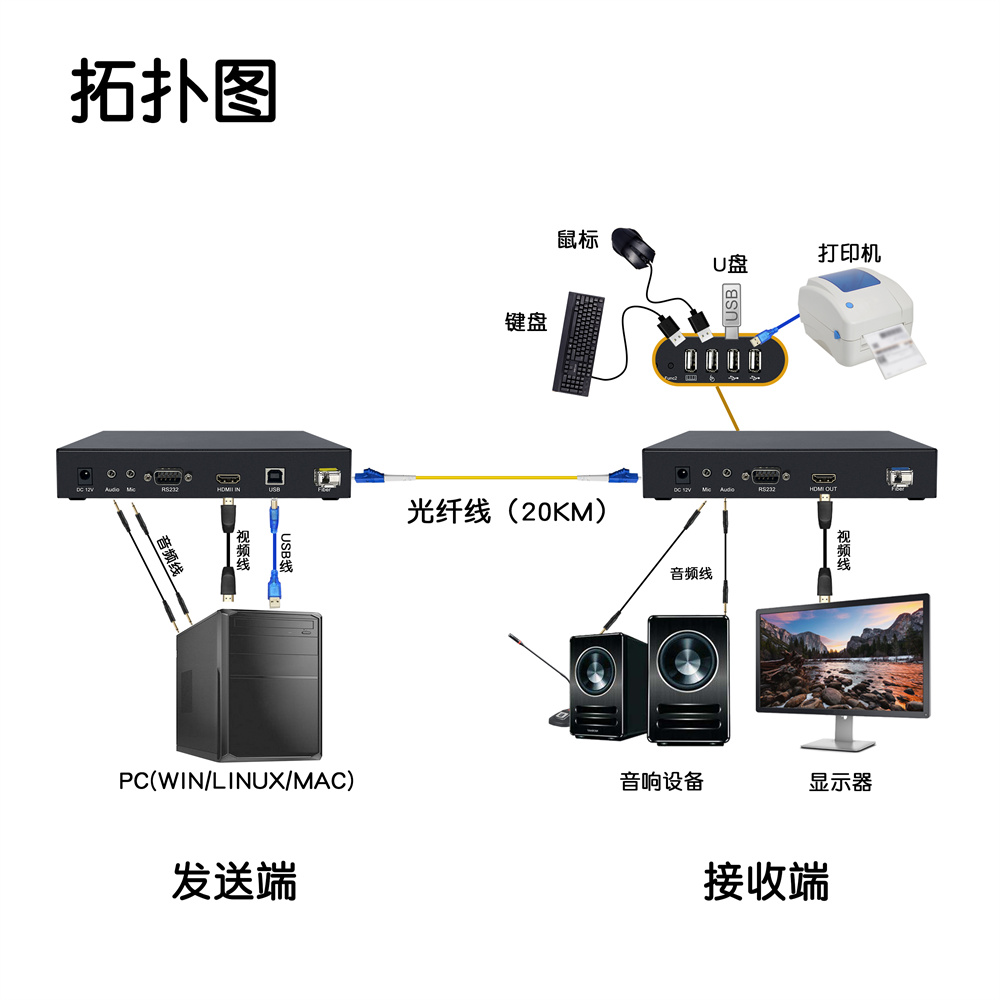

连接示意图
个性化产品定制
产品 | 功能 |
标准版 | HDMI接口+4K+4USB2.0+音频+LC |
串口版 | HDMI接口+4K+4USB2.0+音频+LC+RS232 |
USB1.1功能 | HDMI接口+4K+4USB2.0+音频+LC+2USB1.1 |
远程开关机 | HDMI接口+4K+4USB2.0+音频+LC+远程开关机 |
感谢您使用我公司产品，打开包装请先清对产品装箱单
产品装箱明细单：
√ KVM延长器发送端 | 一台 |
√ KVM延长器接收端 | 一台 |
√ 20KM SFP单模LC光模块（已装机） | 两对 |
√ 视频线 | 一条 |
√ 音频线 | 一条 |
√ USB A对B线 | 一条 |
√ 12V/2A电源适配器 | 两个 |
√ 保修卡合格证 | 各一份 |
1.首先确认发送端和接收端的拨码开关的编码是否一致
2.发送端使用标准视频线、USB线、音频线连接受控主机；
3.接收端连接显示器、音频设备、USB键盘鼠标及USB设备；
4.发送端与接收端之间通过光纤线连接；
5.接通发送端及接收端电源；
6.发送端与接收端通过指示灯显示连接状态；
7.支持热插拔，不需KVM关闭电源即可随时增加或移除受控设备；
8.跨平台支持，支持Windows、Linux和Sun等主流操作系统。
注：更改拨码后需要断电重启设备
发送端 | 接收端 | |
连接端口 | HDMI视频接口*1 | HDMI视频接口*1 |
RS232串口*1（功能选配） | RS232串口*1（功能选配） | |
USB B型口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
SFP光纤口*1 | SFP光纤口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 3840*2160@30Hz | 3840*2160@30Hz |
电源 | DC电源接口*1 | DC电源接口*1 |
12V2A | 12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 185*105*33（L*W*H）mm | 尺寸 185*105*33（L*W*H）mm |
发送端 | 接收端 | |
连接端口 | HDMI视频接口*1 | HDMI视频接口*1 |
RS232串口*1（功能选配） | RS232串口*1（功能选配） | |
USB B型口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
SFP光纤口*1 | SFP光纤口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 最大支持3840*2160@30Hz 1920*1080@60Hz | 最大支持3840*2160@30Hz 1920*1080@60Hz |
电源 | 电源接口*1 | 电源接口*1 |
12V2A | 12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 185*105*33（L*W*H）mm | 尺寸 185*105*33（L*W*H）mm |
