分类：HDbase 双屏KVM延长器
描述：
两路HDbaseT2.0无压缩视频信号、USB2.0HUB、4k30hz、150米、双向音频、网线传输、DC12V电源 用于双屏扩展0755 86120002
产品概括
双路DVIKVM延长器采用HDBaseT数字无压缩(非压缩)技术，把电脑主机的DVI视频信号﹑USB﹑RS232（选配）及音频、耳麦信号等，通过单根网线延长到150米外的远端，用户可以在远端使用电脑。
该产品由本地端和远端组成，成对使用。该传输系统使用HDBaseT数字无压缩(非压缩)传输技术，最高视频解析度可达4KX2K(3840×2160@30Hz)。
广泛应用于多媒体系统、监控领域、大屏幕广告、教育、银行证券系统等。
装配清单
感谢您使用我公司产品，请打开包装是首先清对产品装箱单
产品装箱明细单：
√ KVM延长器发送端 | 一台 |
√ KVM延长器接收端 | 一台 |
√ 视频线 | 两条 |
√ 音频线 | 一条 |
√ USBA对B线 | 一条 |
√ 12V/2A电源适配器 | 两个 |
√ 使用说明书 | 一份 |
√ 保修卡合格证 | 各一份 |

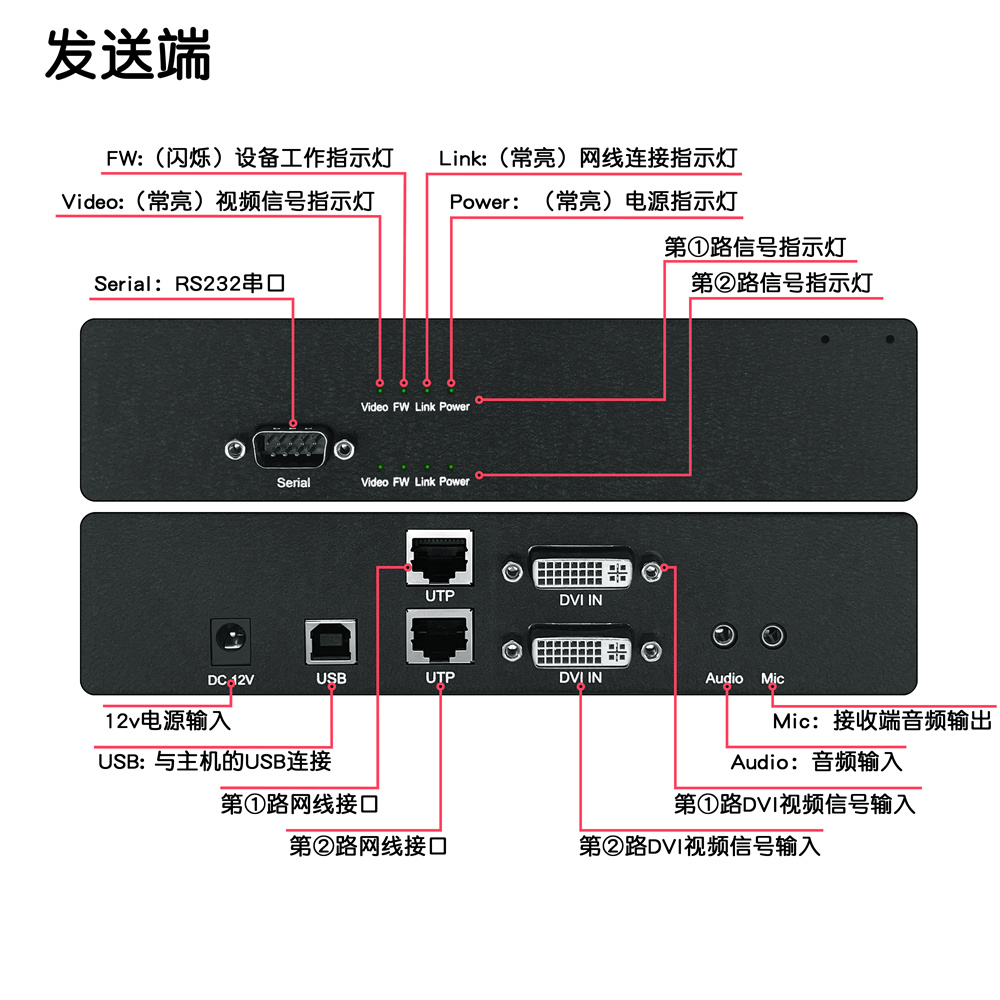

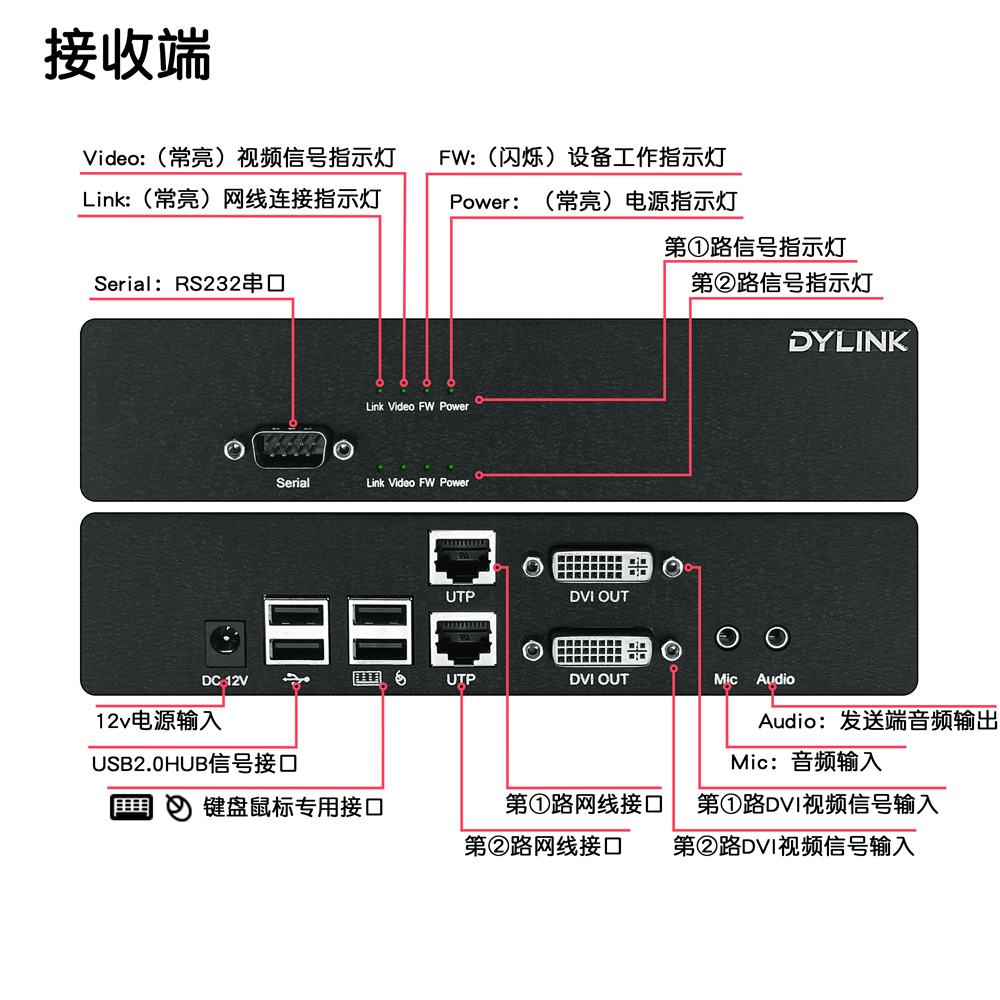

接口示意图
产品特点
■延长DVI、USB、RS232（选配）、音频、耳麦信号等；
■采用HDBaseT数字无压缩(非压缩)传输技术，图像清晰流畅无延时，抗干扰能力强；
■HDbaseT芯片远传加持，可延长150米
■采用10Gbs网口传输
■使用单根网线（CAT5E,CAT6,CAT7）传输，成本低廉；
■支持全高清视频1080P@60Hz
■支持USB2.0传输，并在Remote端提供四个USB口，支持USB2.0的设备；
■双屏扩展，专注集中工作，不错失任意细节；
■支持混搭，DVI可与VGAHDMI搭配连接使用；
■全双工RS232传输，最高波特率可达115200bps；(选配)
■独立的立体声音频信号和耳麦信号传输；
■支持LPCM 7.1 audio, Dolby® True HD, Dolby Digital® Plus, and DTS-HD® Master Audio™ pass-through
产品个性化功能定制
产品 | 功能 |
标准版 | DVI+4USB2.0+音频+网口 |
串口版 | DVI+4USB2.0+音频+网口+RS232 |
USB1.1功能 | DVI+2USB2.0+音频+网口+2USB1.1 |
远程开关机 | DVI+4USB2.0+音频+网口+远程开关机 |

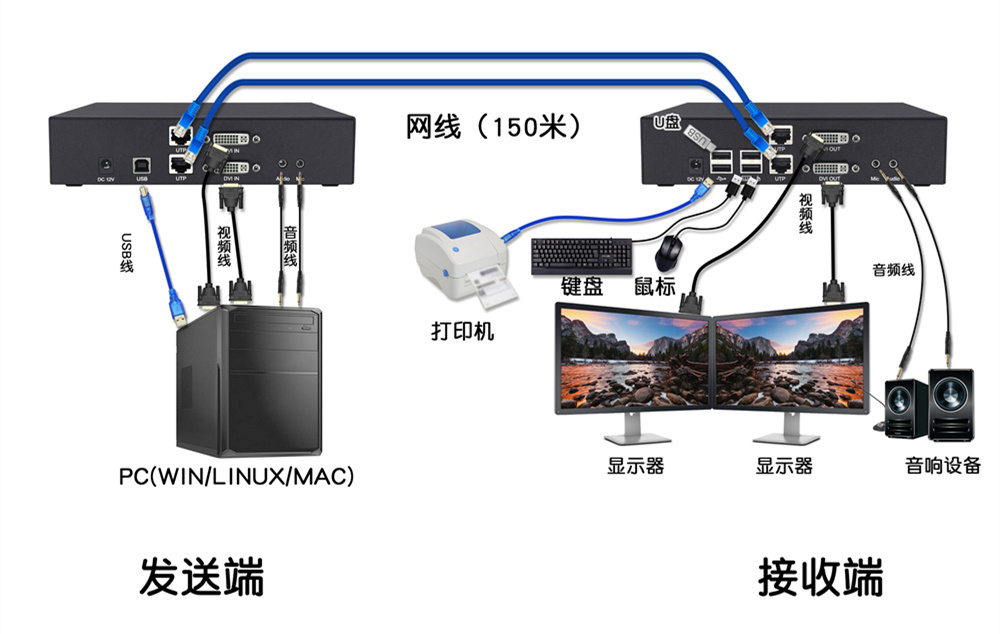

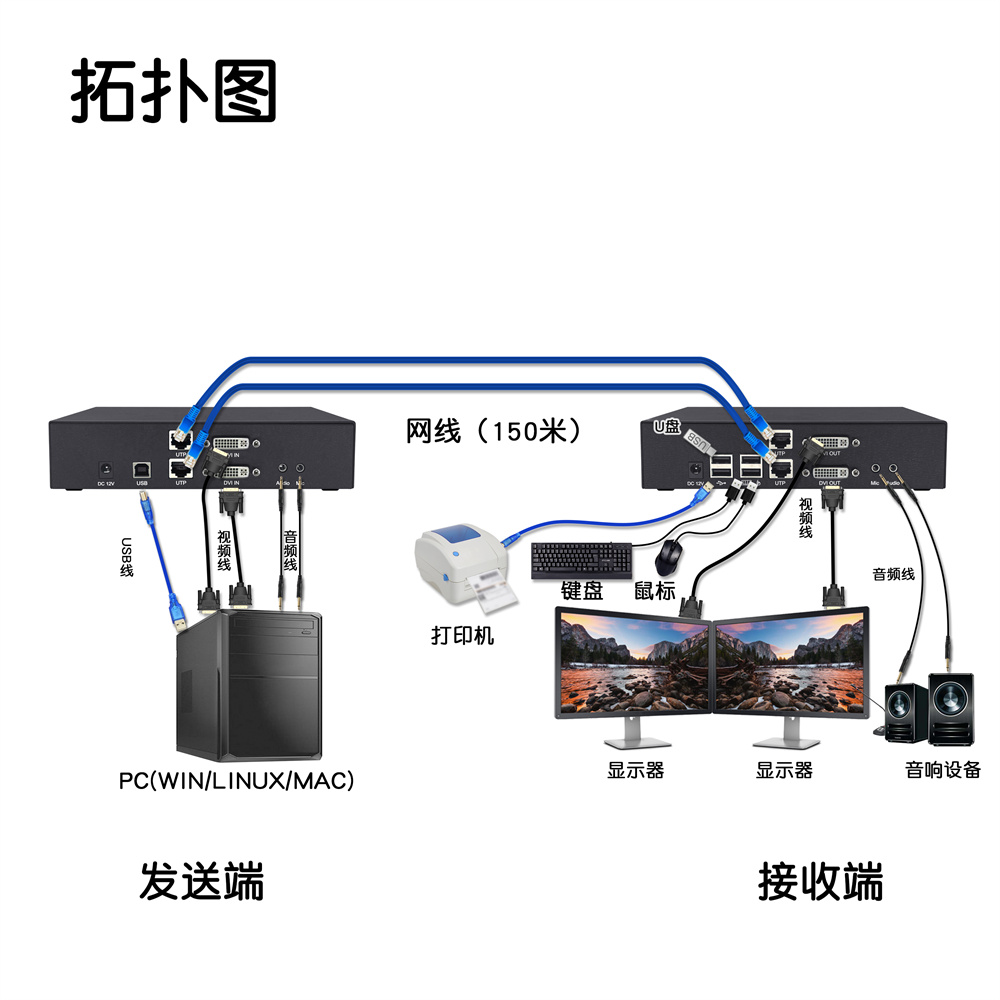

连接示意图
操作指南
1、发送端使用DVI视频线、USB线、音频麦克风配线连接受控主机；
2、接收端连接DVI显示器、音频麦克风设备、USB键盘鼠标及USB设备；
3、发送端与接收端之间通过网线直连线连接；
4、接通发送端及接收端电源；

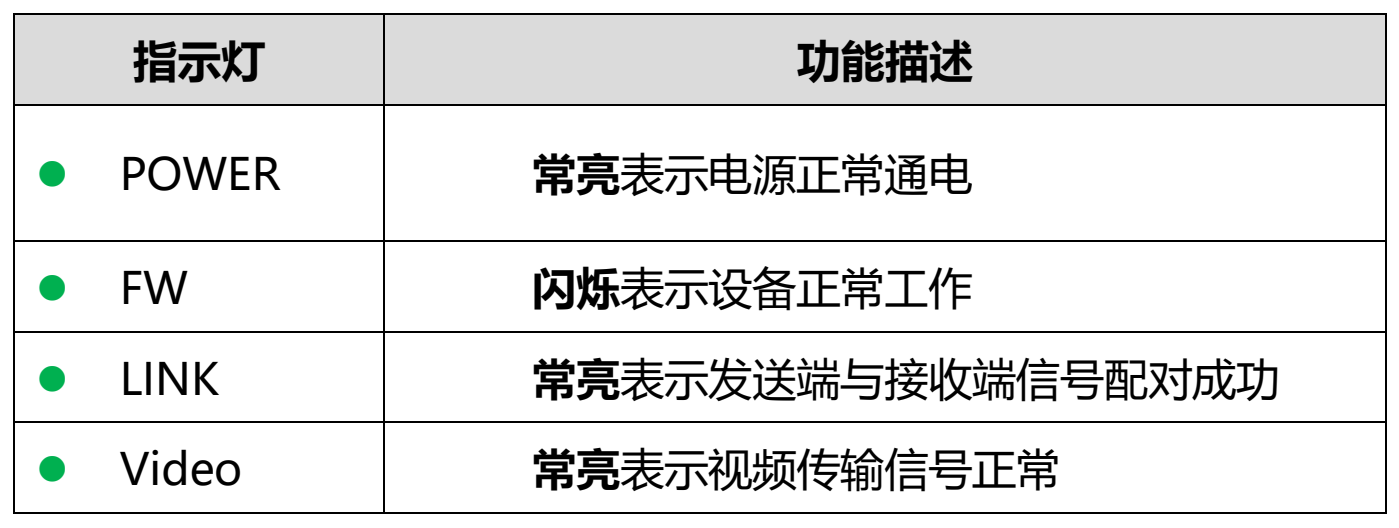

5、发送端与接收端通过指示灯显示连接状态；
6、支持热插拔，不需KVM关闭电源即可随时增加或移除受控设备；
7、跨平台支持，支持Windows、Linux和Sun等主流操作系统。
产品参数
发送端 | 接收端 | |
连接端口 | DVI视频输入接口*2 | DVI视频输出接口*2 |
RS232串口*1(功能选配) | RS232串口*1（功能选配） | |
USB B型输出口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
RJ45网口*1 | RJ45网口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 1920x1080P@60Hz | 1920x1080P@60Hz |
电源 | 电源接口*1 | 电源接口*1 |
DC12V2A | DC12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 200（L）× 102（W）× 44.5（H）mm | 尺寸 200（L）× 102（W）× 44.5（H）mm |
发送端 | 接收端 | |
连接端口 | DVI视频输入接口*2 | DVI视频输出接口*2 |
RS232串口*1(功能选配) | RS232串口*1（功能选配） | |
USB B型输出口*1 | USB A型口*4 | |
音频接口*1 | 音频接口*1 | |
麦克风接口*1 | 麦克风接口*1 | |
RJ45网口*1 | RJ45网口*1 | |
指示灯 | Video指示灯*1 | Video指示灯*1 |
Link指示灯*1 | Link指示灯*1 | |
Power指示灯*1 | Power指示灯*1 | |
FW指示灯*1 | FW指示灯*1 | |
分辨率 | 1920x1080P@60Hz | 1920x1080P@60Hz |
电源 | 电源接口*1 | 电源接口*1 |
DC12V2A | DC12V2A | |
工作环境 | 推荐工作温度：0~50°C | 推荐工作温度：0~50°C |
存储温度：-20~60°C | 存储温度：-20~60°C | |
湿度0~90% RH, 无凝结 | 湿度0~90% RH, 无凝结 | |
物理特性 | 铁壳 | 铁壳 |
尺寸 200（L）× 102（W）× 44.5（H）mm | 尺寸 200（L）× 102（W）× 44.5（H）mm |
