DVIKVM高清4k视频编码器

分类:KVM视频编码器

描述:

4K分辨率 DVI接口 USB2.0 双向音频 RS232 150米延长器
全国热线

0755 86120002

简介 / Introduction

展示



DVIKVM高清视频编码器


DY-EX1M22D

产品概括

4K KVM over IP高清视频编码器,是一款以IP为主通过网线连接的KVM视频信号延长器。采用over IP KVM解决方案的专业功能,可通过内部网络从远程USB控制发送端访问电脑系统。

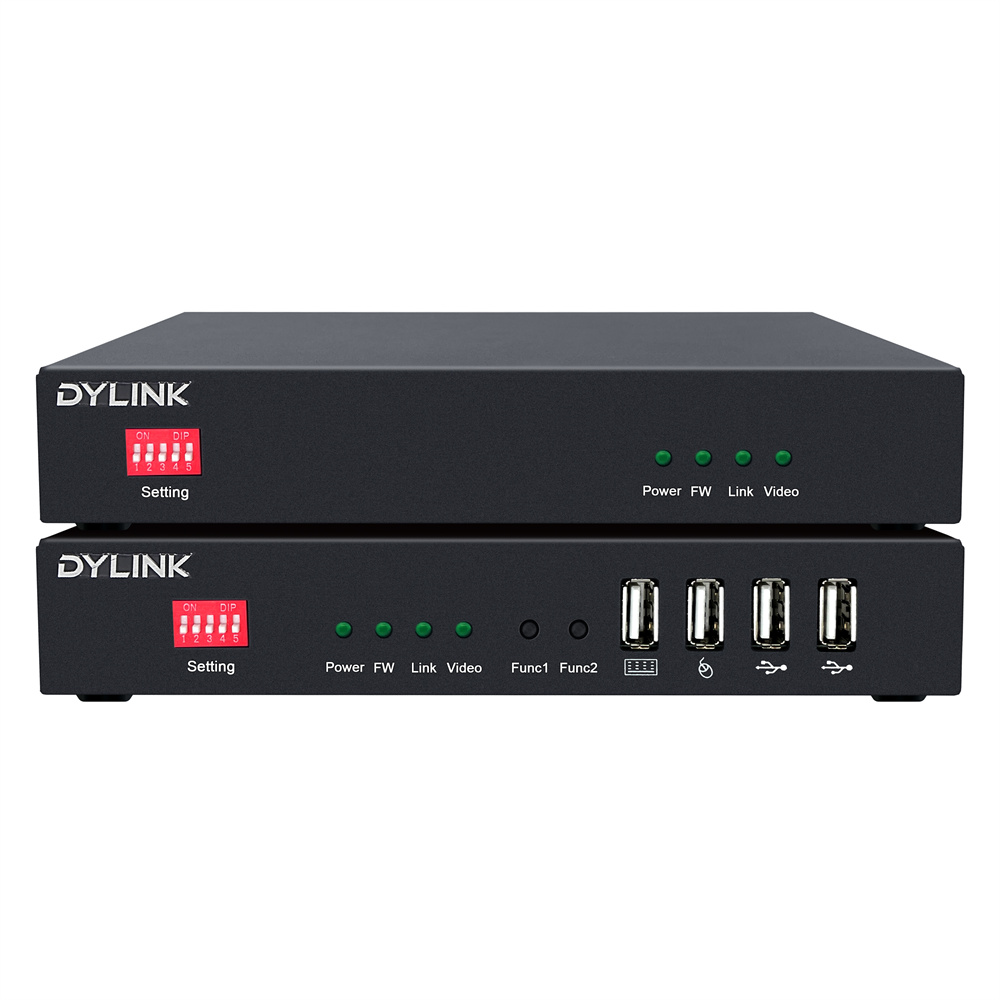

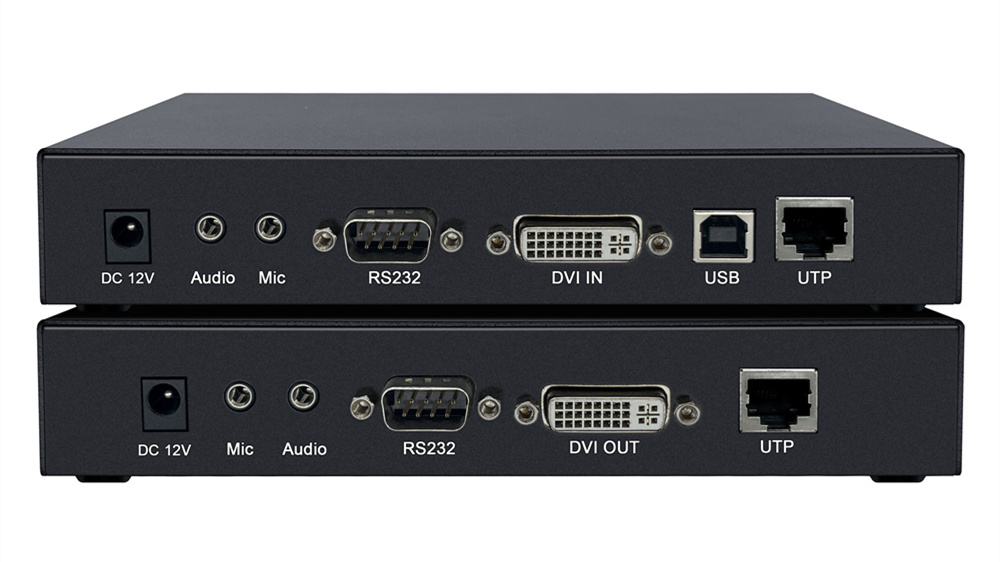

DY-FX1M22D - 副本.jpg





DVIKVM高清视频编码器

1.整合DVI视频信号、USB键盘鼠标控制信号、USB2.0HUB功能(U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备)、RS232接口信号、音频双向信号、RJ45网口, 铁壳机身于一体的网络超清视频KVM延长器;

2.采用千兆数字编码技术,把设备的本地发送端连接电脑主机的DVI视频信号和USB控制信号等,通过网线连接至延长器的接收端,可延长150米,用户可以在接收端使用操作电脑。

3.支持4K x 2K影像分辨率(最高可达3840 x 2160),提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。

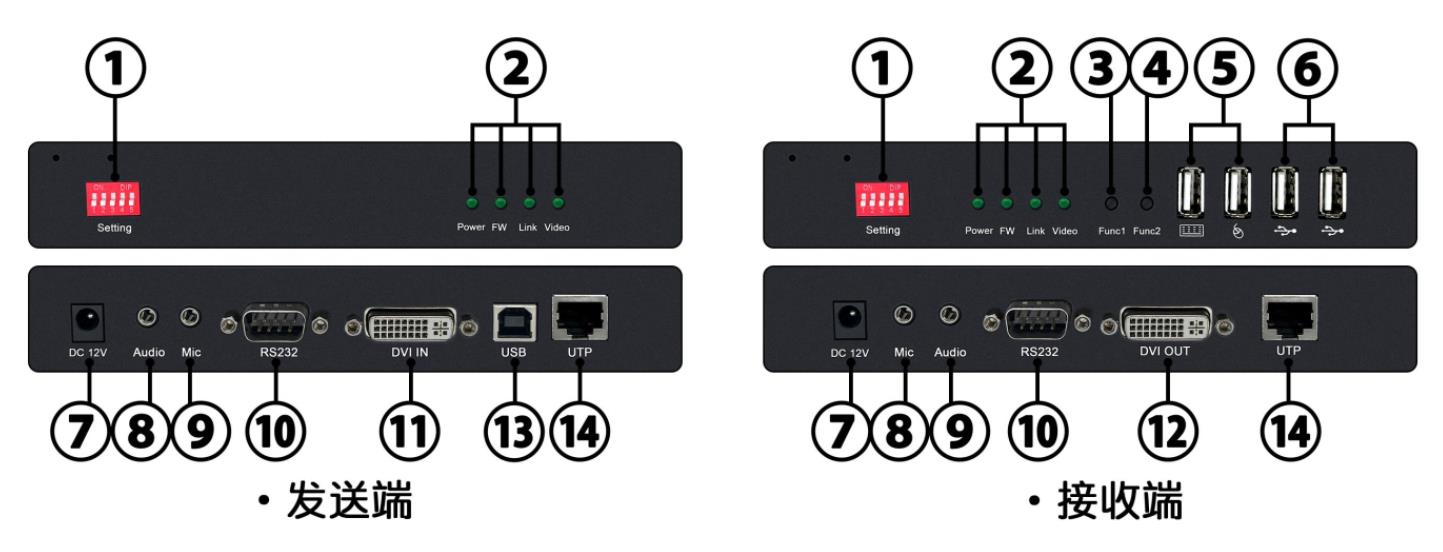

接口示意图






序号

接口名称

接口说明

Setting

拨码开关:用于更改设备的 ip 地址,ip 地址一样的发送端和接收端才能正常握手(出厂默认全部拨下)

Power

电源信号灯:常亮,表示电源接通

FW

工作指示灯:闪烁,设备正常工作

Link

连接信号灯:常亮,表示发送端与接收端连接成功

Video

视频信号灯:常亮,视频信号接通

Func1

确认键:确认键

Func2

OSD功能键: EDID,波特率,设备 IP 和Mac地址

键盘鼠标


USB键盘鼠标接口


USB


USB2.0HUB:支持USB2.0设备

DC12V

电源口:DC12V直流电输入

Audio

正向音频口:发送端音频输入,接收端音频输出

Mic

反向音频口:接收端音频输入,发送端音频输出

RS232(选配)

DB9针串口:波特率115200,向下兼容

DVI   IN

视频信号输入,与主机或服务器连接

(可订购DP/HDMI/DVI/VGA接口的延长器)

DVI   OUT

视频信号输出,与显示器连接

(可订购DP/HDMI/DVI/VGA接口的延长器)

USB   B型口

发送端使用USB线连接主机或服务器

RJ45网口

RJ45网口:标准延长150米,极限距离可达200米


功能特性

采用千兆数字编码技术,图像清晰流畅延时小;

独立双向音频传输;

USB 2.0 HUB功能(U盘、打印机、无线键鼠、触摸屏等USB设备);

通过RJ45网口信号传输,可延长150米

热插拔设计,即插即用;

支持1920*1080@60Hz,并向下兼容多种常规分辨率;

超强4个USB接口设计,支持大容量USB设备使用需求;

可过交换机、也可以直连

可混搭,发送端可以与不同视频信号接口的接收端连接

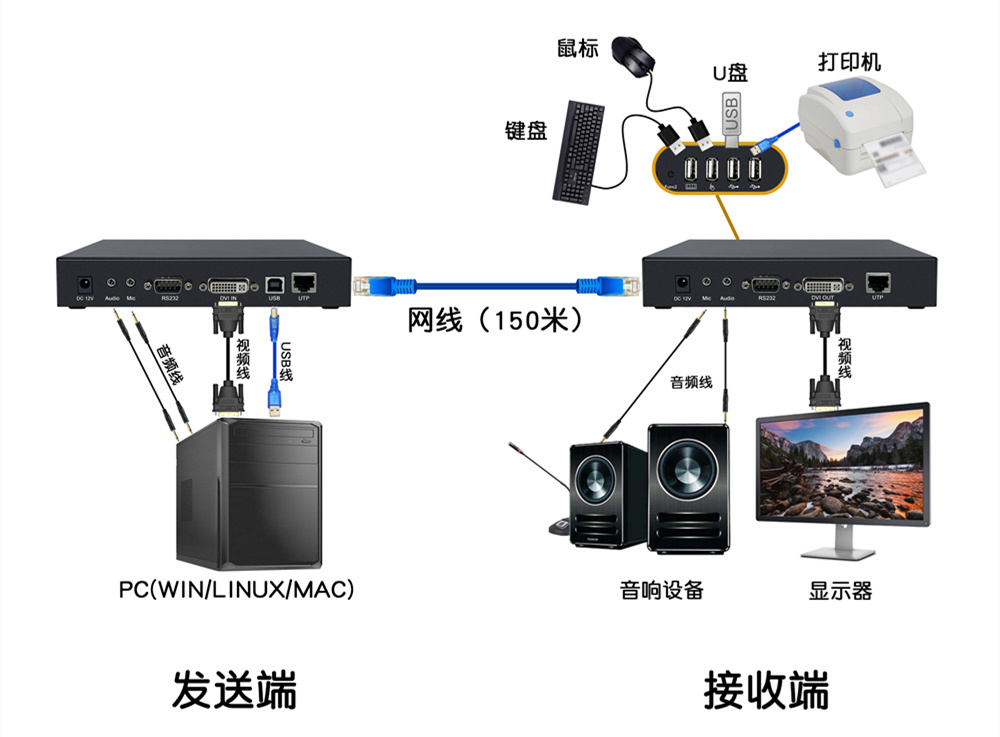

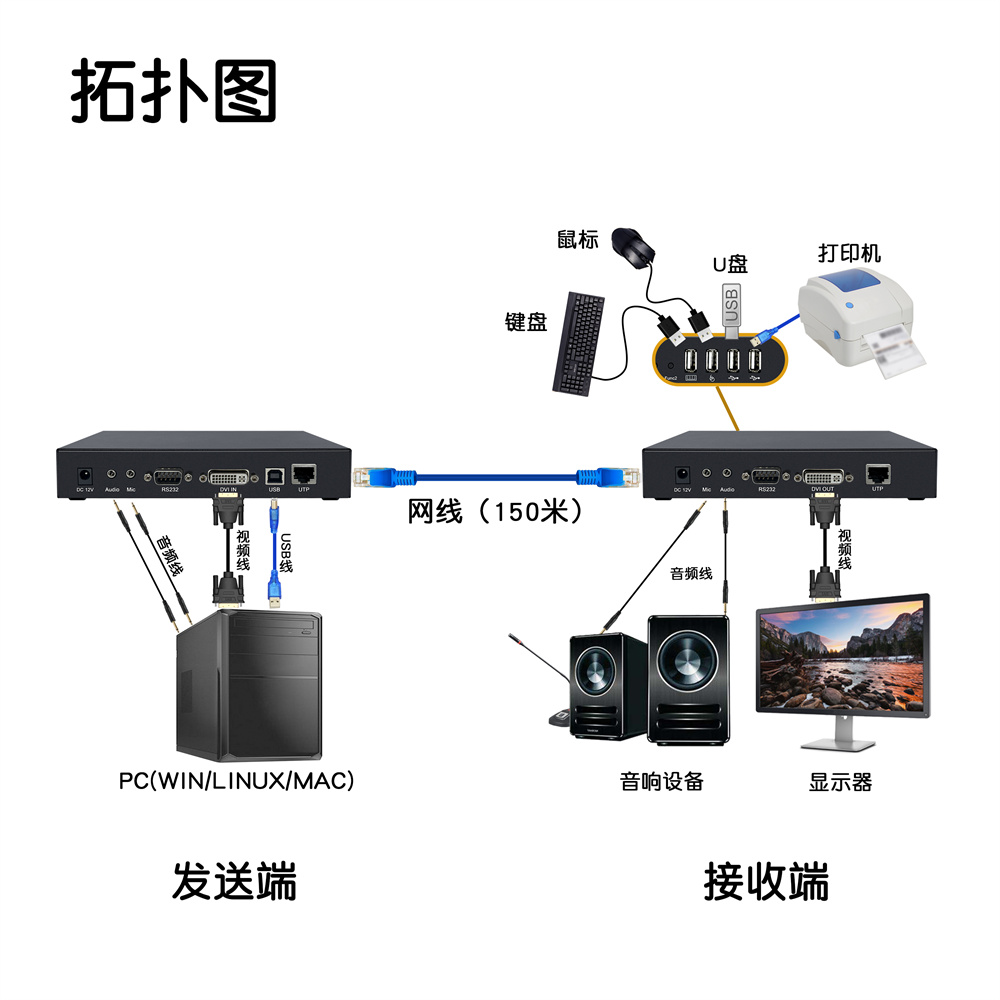

连接示意图







个性化功能定制

产品

功能

标准版

高清DVI+4USB2.0+音频

串口版

高清DVI +4USB2.0+音频+RS232

USB1.1功能

高清DVI +2USB2.0+音频+2USB1.1

远程开关机

高清DVI +4USB2.0+音频+远程开关机


装配清单

感谢您使用我公司产品,打开包装请先清对产品装箱单

产品装箱明细单:

√ KVM延长器发送端

一台

√ KVM延长器接收端

一台

√ 视频线

一条

√ 音频线

一条

√ USB A对B线

一条

√ 12V/2A电源适配器

两个

√ 保修卡合格证

各一份


连接操作

1.首先确认发送端和接收端的拨码开关的编码是否一致

2.发送端使用标准视频线、USB线、音频线连接受控主机;

3.接收端连接显示器、音频设备、USB键盘鼠标及USB设备;

4.发送端与接收端之间通过网线线连接(可过交换机);

5.接通发送端及接收端电源;

6.发送端与接收端通过指示灯显示连接状态;

7.支持热插拔,不需KVM关闭电源即可随时增加或移除受控设备;

8.跨平台支持,支持Windows、Linux和Sun等主流操作系统。

注:更改拨码后需要断电重启设备

产品参数




发送端

接收端

连接端口

VGA视频接口*1

VGA视频接口*1

RS232串口*1(功能选配)

RS232串口*1(功能选配)

USB B型口*1

USB A型口*4

音频接口*1

音频接口*1

麦克风接口*1

麦克风接口*1

RJ45网口*1

RJ45网口*1

指示灯

Video指示灯*1

Video指示灯*1

Link指示灯*1

Link指示灯*1

Power指示灯*1

Power指示灯*1

FW指示灯*1

FW指示灯*1

分辨率

1920*1080@60Hz

1920*1080@60Hz

电源

电源接口*1

电源接口*1

12V2A

12V2A

工作环境

推荐工作温度:0~50°C

推荐工作温度:0~50°C

存储温度:-20~60°C

存储温度:-20~60°C

湿度0~90%   RH, 无凝结

湿度0~90%   RH, 无凝结

物理特性

铁壳

铁壳

尺寸   185*105*33(L*W*H)mm

尺寸   185*105*33(L*W*H)mm





发送端

接收端

连接端口

DVI视频接口*1

DVI视频接口*1

RS232串口*1(功能选配)

RS232串口*1(功能选配)

USB B型口*1

USB A型口*4

音频接口*1

音频接口*1

麦克风接口*1

麦克风接口*1

RJ45网口*1

RJ45网口*1

指示灯

Video指示灯*1

Video指示灯*1

Link指示灯*1

Link指示灯*1

Power指示灯*1

Power指示灯*1

FW指示灯*1

FW指示灯*1

分辨率

最大支持3840*2160@30Hz

1920*1080@60Hz

最大支持3840*2160@30Hz

1920*1080@60Hz

电源

电源接口*1

电源接口*1

12V2A

12V2A

工作环境

推荐工作温度:0~50°C

推荐工作温度:0~50°C

存储温度:-20~60°C

存储温度:-20~60°C

湿度0~90%   RH, 无凝结

湿度0~90%   RH, 无凝结

物理特性

铁壳

铁壳

尺寸   185*105*33(L*W*H)mm

尺寸   185*105*33(L*W*H)mm
